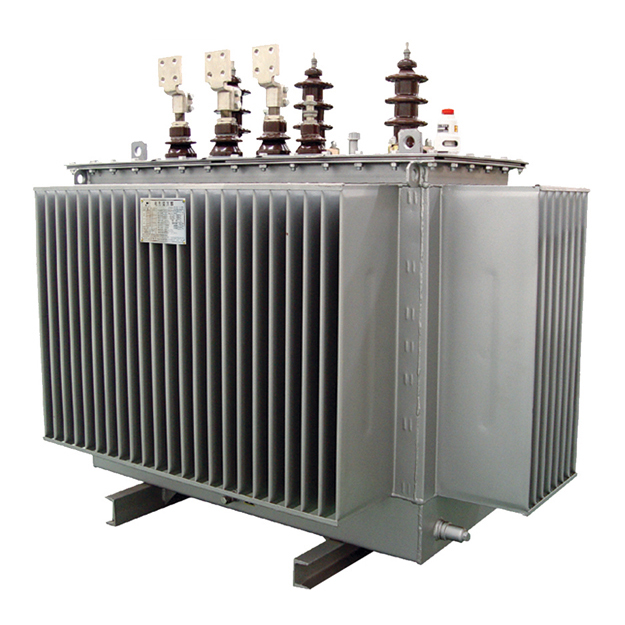

s13-m系列(20kv)三相全密封油浸式配电变压器

s13-m系列(20kv)三相全密封油浸式配电变压器

s11-m、 s13-m(20kv)系列全密封配电变压器是用波纹油箱本体的翅板作为散热泠却元件,同时随着变压器油的增减而胀缩,使变压器内部与大气隔离,防止油的劣化和绝缘受潮及老化,增强了运行的可靠性。油箱的焊缝饱满,光滑平整、粗细均匀,确保焊缝不渗油。铁芯采用了0.23mm的高导磁激光刻痕片,阶梯形五级缝结构,有利于降低空载损耗和空载电流,是新一代环保型产品。铁芯拉紧及夹紧用防松螺母。高压线圈均为多层层式线圈,层间绝缘采用点胶纸,增加线圈的机械强度。低压线圈为层式或新型螺旋式,线圈层间绝缘采用点胶纸,低压线圈采用成形端圈,无间隙完全支撑,机械强度好。在压力保护方面,选用压力释放阀,在气体保护方面,800kva以上选用qj4型的气体继电器。1000kva及以上装设信号温度计,可远距离监测油温。
产品咨询电话:
s13-m系列(20kv)三相全密封油浸式配电变压器
产品介绍

  产品概述:


    s11-m、 s13-m(20kv)系列全密封配电变压器是用波纹油箱本体的翅板作为散热泠却元件,同时随着变压器油的增减而胀缩,使变压器内部与大气隔离,防止油的劣化和绝缘受潮及老化,增强了运行的可靠性。油箱的焊缝饱满,光滑平整、粗细均匀,确保焊缝不渗油。铁芯采用了0.23mm的高导磁激光刻痕片,阶梯形五级缝结构,有利于降低空载损耗和空载电流,是新一代环保型产品。铁芯拉紧及夹紧用防松螺母。高压线圈均为多层层式线圈,层间绝缘采用点胶纸,增加线圈的机械强度。低压线圈为层式或新型螺旋式,线圈层间绝缘采用点胶纸,低压线圈采用成形端圈,无间隙完全支撑,机械强度好。在压力保护方面,选用压力释放阀,在气体保护方面,800kva以上选用qj4型的气体继电器。1000kva及以上装设信号温度计,可远距离监测油温。



  订货须知:
  订货时请提供下列参数:
  1、产品型号
  2、额定容量
  3、电压组合
  4、调整范围
  5、频率
  6、联结组标号
  7、短路阻抗
  8、特殊要求的产品,注明技术要求



  s13-m系列(20kv)三相全密封油浸式配电变压器技术数据表



额定

容量

(kva)

额定电压

联结

组别

空载电流(%)

空载损耗(w)

负载损耗(w)

阻抗电压(%)

高压(kv

低压(kv

30

20

±2×2.5%

22

±2×2.5%

24

±2×2.5%



0.4

yyn0

dyn11

2.1

70

640/690

5.5



50

2.0

100

960/1010

80

1.8

140

1370/1440

100

1.6

160

1650/1730

125

1.5

190

1980/2080

160

1.4

230

2420/2540

200

1.3

270

2860/3000

250

1.2

320

3320/3520

315

1.1

380

4010/4210

400

1.0

455

4730/4970

500

1.0

545

5660/5940

630

0.9

645

6820

6

800

0.8

780

8250

1000

0.7

920

11330

1250

0.7

1080

13200

1600

0.6

1300

15950

2000

0.6

1565

19140

2500

0.5

1870

22220

注:对于额定容量为500kva以下的变压器,表中斜线上方的负载损耗值适用于yyn0联接组, 斜线下方的负载损耗值适用于dyn11联接组。
