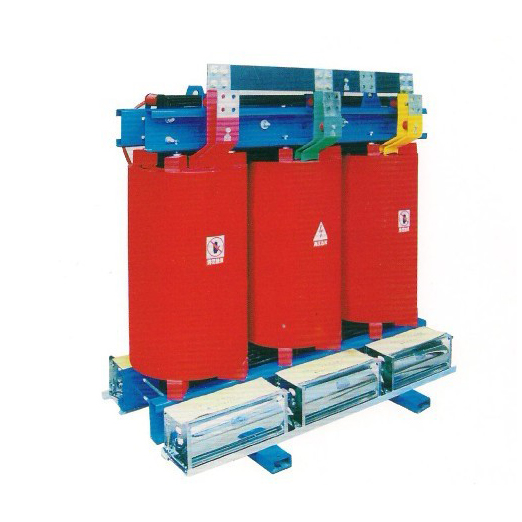

sc(b)12系列三相树酯绝缘干式电力变压器,(10kv级)
产品介绍

  产品概述

  本产品是我公司引进国外先进技术,自主开发的scb12系列树脂绝缘干式变压器,由于线圈为环氧树脂浇注式,所以阻燃,防火,防爆,免维护,无污染,体积小,可直接安装在负荷中心。 科学合理的设计和浇注工艺使产品局部放电量小,噪声低,散热能力强,并配有智能温控仪,通过rs485串行接口与计算机相连,可以集中监视和控制。由于我公司干式变压器具有以上特点,因此广泛应用于输变电系统,如宾馆饭店、机场、高层建筑、商业中心、住宅小区等重要场所,以及地铁、冶金、电厂、轮船、海洋钻井平台等环境恶劣场所。



  产品特点

  1、变压器体积小安装方便、免维护,维护费用低。

  2、阻燃、防暴、可深入负荷中心。

  3、损耗低,运行成本低。

  4、先进的叠片方式和减震措施相结合,噪音低。

  5、高压整体浇注、低压箔式结构安匝分布好,抗短路能力强。

  6、先进的浇注工艺和浇注设备,局部放电量低。

  7、温度分部均匀,热点温度低,可靠性高。



  使用条件

  1、环境温度:-50℃~±50℃。

  2、海拔高度:≤1000m。

  3、其它超出本技术条件规定的内容,由用户与技术部协商处理,并在订货时注明。



  订货时请提供下列参数:

  1、产品型号

  2、额定容量

  3、电压组合

  4、调整范围

  5、频率

  6、联结组标号

  7、短路阻抗

  8、特种要求的产品,注明技术要求



  技术参数

额定
容量
(kva)

空载
电流
(%)

空载
损耗
(w)

不同绝缘耐热等级下的负载损耗 (w)

短路
阻抗
%

b (100℃)

f (120℃)

h (145℃)

30

2.0

150

670

710

760

4.0

50

2.0

215

940

1 000

1 070

80

1.5

295

1 290

1 380

1 480

100

1.5

320

1 480

1 570

1 690

125

1.3

375

1 740

1 850

1 980

160

1.3

430

2 000

2 130

2 280

200

1.1

495

2 370

2 530

2 710

250

1.1

575

2 590

2 760

2 960

315

1.0

705

3 270

3 470

3 730

400

1.0

785

3 750

3 990

4 280

500

1.0

930

4 590

4 880

5 230

630

0.85

1 070

5 530

5 880

6 290

630

0.85

1 040

5 610

5 960

6 400

6.0

800

0.85

1 215

6 550

6 960

7 460

1 000

0.85

1 415

7 650

8 130

8 760

1 250

0.85

1 670

9 100

9 690

10 370

1 600

0.85

1 960

11 050

11 730

12 580

2 000

0.70

2 440

13 600

14 450

15 560

2 500

0.70

2 880

16 150

17 170

18 450

1 600

0.85

1 960

12 280

12 960

13 900

8.0

2 000

0.70

2 440

15 020

15 960

17 110

2 500

0.70

2 880

17 760

18 890

20 290
