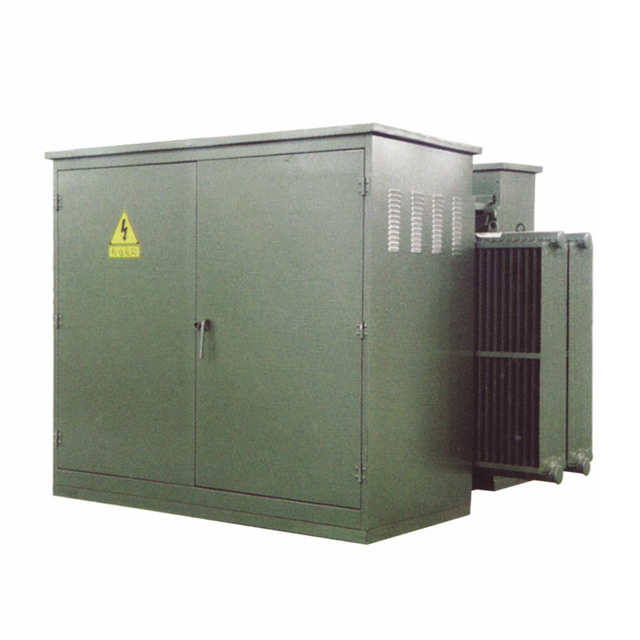

zgs11-z.f/35(10)系列风力发电用组合式变压器
产品介绍

  概述

  风力站电站是将风电机组发出的电压(0.6~0.69kv)升高至35kv或10kv,并网后输出的专用变电设备,是我公司根据国内风力发电市场的要求而量身定做的专供风力电站的箱变,是集可靠性、安全性、适用性、经济性于一体的理想的风力发电系统的理想配套产品。

  该产品用于各种风力发电场所,是风力发电系统的配套产品。



  产品特点

  1、内部配置可靠性高、经济适用。高压侧配置负荷开关 熔断器,可以可靠的保护变压器,低压侧配置进口socomec隔离开关,配以高分断能力 熔断器,同时可安装一台2kva站用变压器;主电路方案简单、经济;

  2、高压负荷开关与高压熔断器置身于全密封的变压器油中,利用变压器油作为绝缘介质,高压出线端采用全绝缘硅胶电缆接头,真正全工况、全绝 缘、全密封、免维护,保证在恶劣的环境中使用寿命达20年。

  3、采用进口高燃点油作为绝缘和冷却介质,寿命期内无须滤油、换油,密封件采用高性能的进口胶珠,与设备同寿命。

  4、箱体外门采用独特的迷宫式密封方式,配以高弹性长寿命密封胶条,通风孔处均配有防尘设施,能有效防止风沙、风雪等对风力变的侵蚀,防护等级为ip44。

  5、可用于环网,也可用于终端,转换方便。

  6、低损坏、低噪音、性能优越;

  7、箱体采用防盗结构;

  8、温升低,过负荷能力强。



  技术性能参数

额定容量
rated power
(kva)
额定电压(kv)
联结组别
空载电流
(%)
损耗(w)
阻抗电压
(%)
重量(kg)
外型尺寸
(mm)
长×宽×高
高压
(kv)
分接
范围
低压
(kv)
空载
(kw)
负载
(kw)
器身
油重
总重
630

35

38.5

±5%

±2×2.50%

0.69
dyn11
0.9
810
7820
6.5
1650
905
4000
2450×2260×2150
800
0.8
980
9350
1900
1020
4500
2450×2280×2150
900
0.8
1070
10450
2090
1100
4800
2450×2300×2150
1000
0.7
1150
11500
2280
1194
5100
2620×2340×2150
1250
0.6
1370
13850
2415
1270
5000
2520×2380×2150
1600
0.6
1650
16600
2600
1390
6500
2520×2380×2150
2350
0.6
2500
24500
3050
1653
7500
2520×2540×2200
